HOME > 設計 > 設計

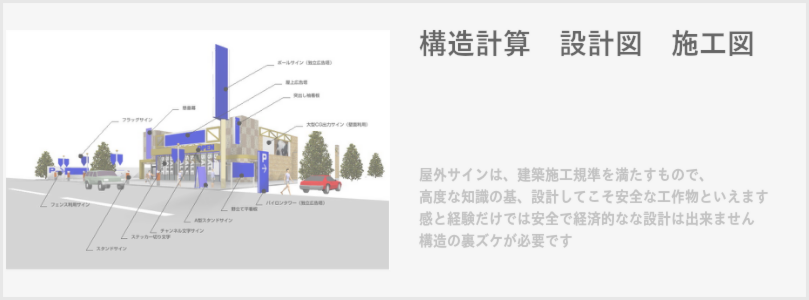

看板の種類看板の種類

屋上塔の倒壊 看板事故屋上塔の倒壊 看板事故

設計の不備か!施工の不備か!

構造に問題が無かったか? 施工に問題が無かったか?

屋外広告の社会的責任を保証できるのは、堅牢な構造物でなくては成りません
構造計算は重要です
制作者の経験と勘では、安心でません

モニュメント設計図

静岡市モニュメント設計図

設計図は保管し管理とメンテする責任があります。

看板構造図

静岡信用広告塔構造図

構造計算を基に鉄骨と基礎の設計をします

強風・地震時でも十分持ちこたえる仕様で無い限り安心できません

内装施工図

焼津海洋深層水ミュージアム施工図

職人が精度の高い製作をするには詳しい施工図が必要です

shimizu v2009.JPG

清水銀行本店モビール(羽衣)完成予想

完成予大きさ位置等検証するには、完成予想レンダリング図でチェック

看板を作るのに守らなければ成らない法律と資格者

設計では

●建築業法
大きな工事金額の場合は下記の届けのある工事請負業者の必要が有ります
    建設業の許可
    特定建設業(建築・鋼構造物・とび土工・内装・塗装)
●建築基準法
地上4m以上の看板を設置する場合は
  工作物確認申請 建築指導課(申請料 検査料)
                    設計図 構造計算書 他
●屋外広告物条例
下記の届けのある工事請負業者の必要が有ります
   屋外広告業登録 静岡県 静岡市 浜松市(各県や各政令市)

    屋外広告物申請 都市計画課(申請料)
                  図面 他
届け資格者は
  屋外広告士
  屋外広告講習会修了者
●道路法
袖看板で官地や道路に進出している看板
   道路占用
    道路管理者への申請と手続 (占用料)
                         図面 他
●景観法
   大規模建築物等の行為の制限
           景観形成基準(色彩計画等)
   重点地区における景観計画
           届出と協議  都市計画課(無料)
                        図面 他
   景観資源の保全
           眺望景観の保全
●消防法
   ネオン等
    消防署への申請と手続(無料)
               図面 他
●環境基本法
建設リサイクル法
  分別解体の実施
  廃棄物処理及び清掃に関する法律
  廃棄物マニフェストの管理業務

工事中(施工時)

●道路法
 道路専用
     道路管理者への申請と手続 (占用料)
                    図面 他
道路使用許可
     警察署への申請と手続
(申請料)
               図面 他

施工時に於ける資格者

●労働安全衛生法
   統括安全衛生責任者
   安全管理者
   衛生管理者
   作業主任者
  ガス溶接作業主任者
  足場組立等作業主任者
  鉄骨組立て作業主任者
  有機溶剤作業主任者
 職長教育講習
 技能講習修了者
  小型移動式クレーン運転
  フォークリフト運転
  高所作業車運転
  玉掛け作業
●環境基本法
建設リサイクル法
 分別解体の実施
 廃棄物処理及び清掃に関する法律
 廃棄物マニフェストの管理業務
